| Technische Daten | |||
 |
|||
 |

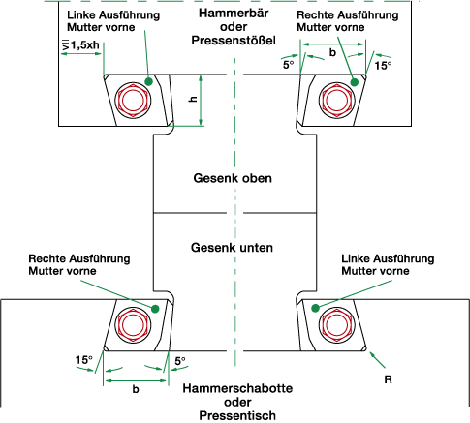

Die „linke" oder „rechte"
Ausführung wird am Gesenkoberteil festgelegt, wenn die Mutter
vorne ist. |
||

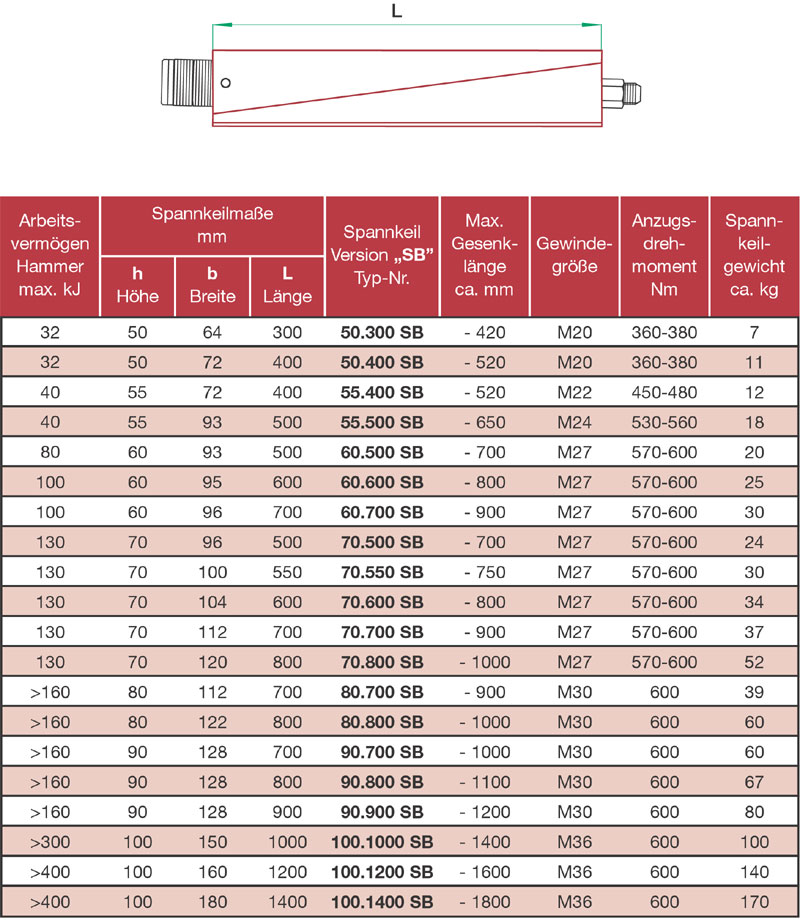

top| Maße und Gewichte Version „SB" |
|
 Feuerbacher-Spannkeile in anderen Maßen als hier angegeben sind auch lieferbar. Über Details nehmen Sie bitte Kontakt mit uns auf. . |

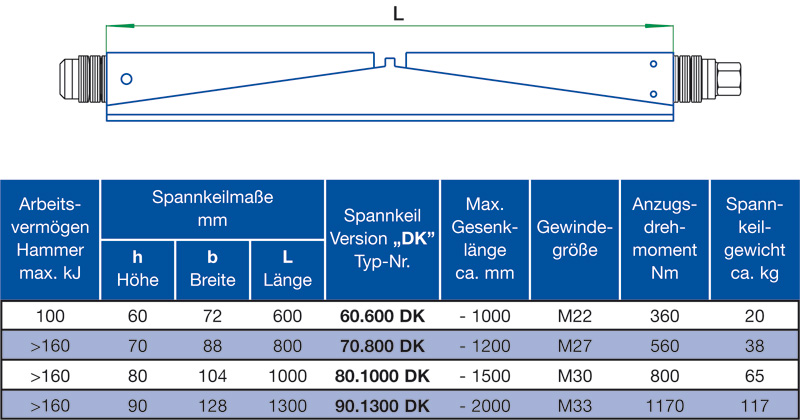

| Maße und Gewichte Version „DK" |
|
 Feuerbacher-Spannkeile in anderen Maßen als hier angegeben sind auch lieferbar. Über Details nehmen Sie bitte Kontakt mit uns auf. |

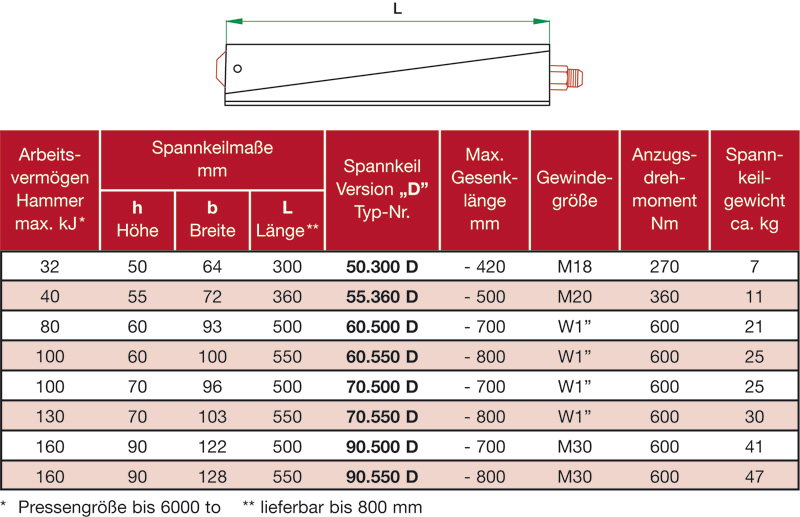

| Maße und Gewichte Version „D" |
|
 . |

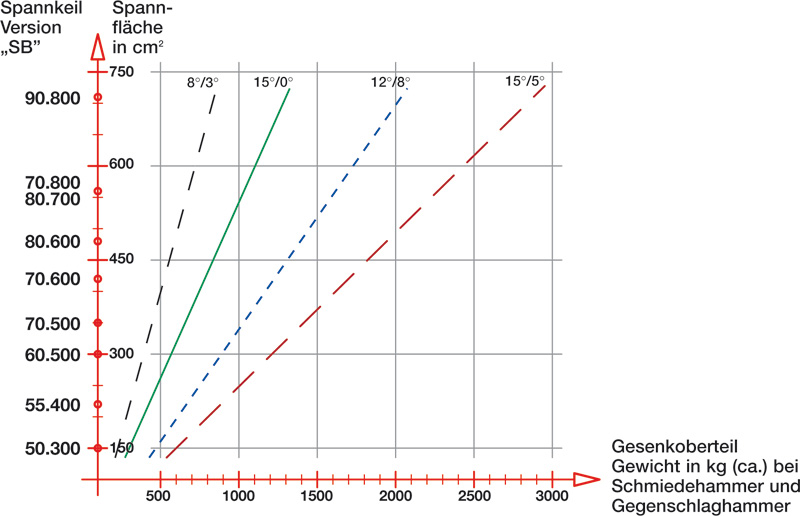

| Richtwerte Spannkeilgröße / Gesenkgewicht für Version „SB" |
|
  . |

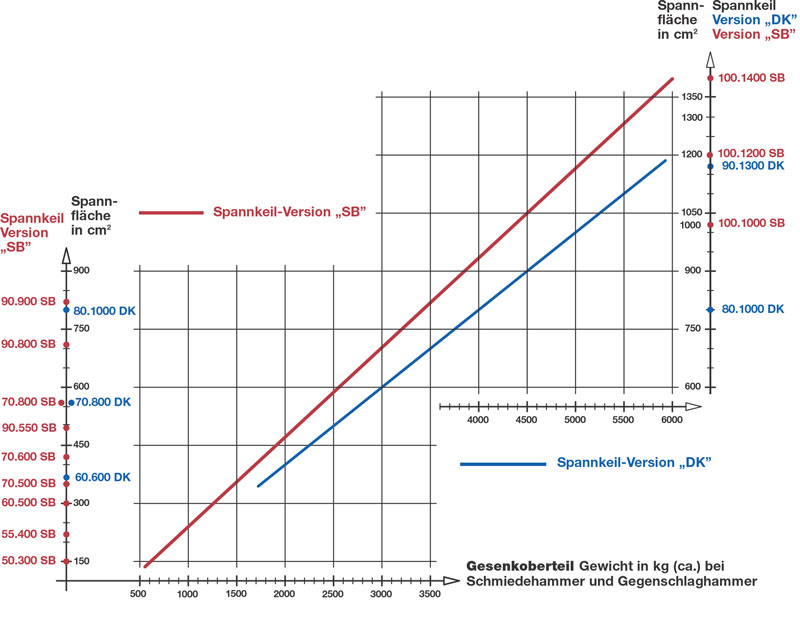

| Richtwerte Tragkraft / Gesenkgewicht für Version „SB" und „DK" | |||
|
|||
|
Spannkeil-Version „SB” Haltekräfte ca. 4,0 kg pro cm2 Spannfläche - formschlüssige Teilung der Keilhälften - mittragende Spannschraube - seitliche Schrägen 5º/15º *s.o. - außenliegendes Tellerfedernpaket |
|
||
 |
|||
| Spannkeil-Version
„DK” Haltekräfte ca. 5,0 kg pro cm2 Spannfläche - 2 gegenläufige Spannkeilhälften mit jeweils einem außenliegenden Tellerfedernpaket - formschlüssige Teilung der Keilhälften - durchgehende mittragende Spannschraube - seitliche Schrägen 5º/15º *s.o. |
 |
||

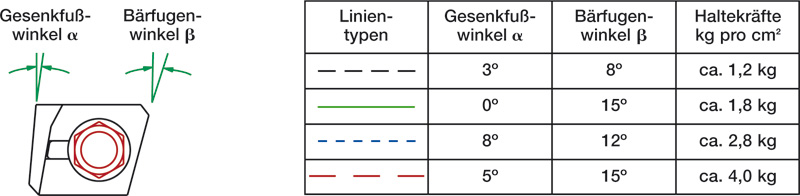

| Hammer und Gesenkschrägen / Winkel an Spannseite Gesenk, Hammer oder Presse | |||
|
|||
 |
Gesenke, Gesenkhalter Der „FEUERBACHER-SPANNKEIL" hat in der Standardausführung Die Differenz zwischen Hammer-Pressenseite und der Gesenkfußschräge
|
||
 |
Bei kleineren Gesenkblöcken und speziell bei Gesenkeinsätzen in Gesenkhaltern ist es möglich, auf der Gesenkseite mit 0°-Schräge |
||
