| Feuerbacher-Spannkeil
Version „SB" |
 |
|
|
| Einsatzgebiet |
|
| |
|
|

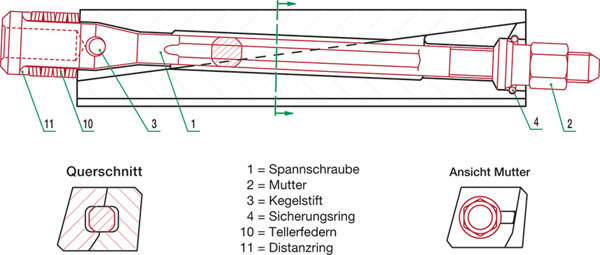

Die Spannkeilversion „SB”
besitzt eine formschlüssige vertikale
Teilung und eine mittragende Spannschraube, die eine deutliche Verbesserung
des Spanneffektes bewirkt.
Der Winkel ( ) ist
deutlich größer als die beiden anderen Außen-
winkel und dadurch werden die Keilhälften auch unter Belastung
auf einer Ebene gehalten.
Spannkeile dieser „SB-Version” sind besonders für
moderne Gesenkschmiedehämmer geeignet.
|
|
Feuerebacher-Spannkeil
Version „DK" |
| |
|
| |
|
| |

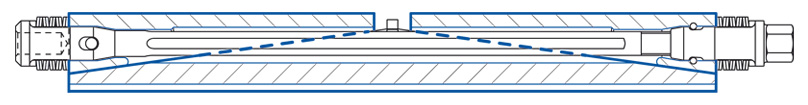

Die Spannkeilversion „DK” besitzt
eine formschlüssige Teilung
und eine durchgehend mittragende Spannschraube, die eine
deutliche Verbesserung des Spanneffektes bewirkt. Der 3-teilige
Schraubspannkeil hat 2 gegenläufige Spannkeilhälften
mit jeweils
einem außenliegenden Tellerfedernpaket.
|
|
Bei Keillängen ab ca. 600 mm ist der 3-teilige Spannkeil
der
Version „DK”
schmaler als ein 2-teiliger Spannkeil der Version „SB”
gleicher Länge. Es können Spannkeile mit einer Länge
von 600 mm
bis 1300 mm und größer gefertigt werden. Der vorzugsweise
Einsatz
ist der Schmiedehammer.
|
|
| Feuerebacher
Spannkeil Version „D" |
| |
|
| |
|
| |
|
| Einsatzgebiet |
| |
|
| |
|
|

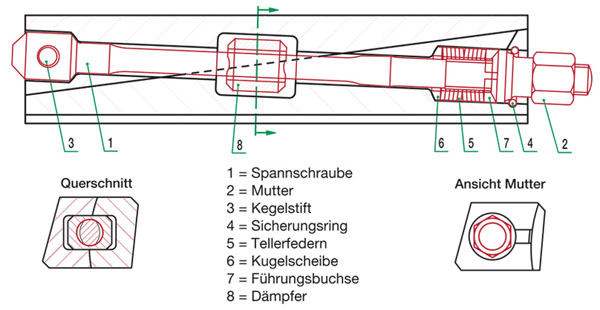

Bei der Feuerbacher-Spannkeil Version „D“
werden die vertikalen
Verschiebetendenzen der Spannkeilhälften zueinander durch
einen Dämpfer (Klotz) aufgefangen. Dies gilt insbesondere
beim Einsatz
am Obergesenk. Durch das innenliegende Tellerfedernpaket
eignet
sich diese Spannkeil Version besonders für Pressen.
|
|
