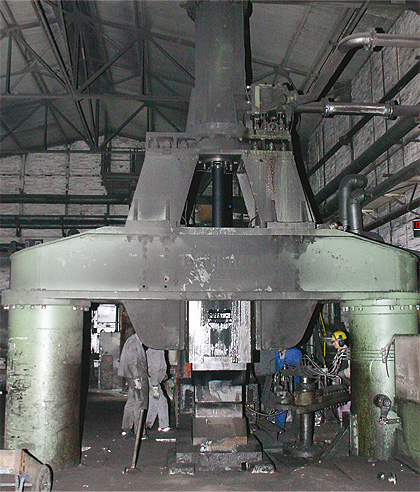

Freiform-Schmiedehammer



Zweiständer-Oberdruckhammer
Brückenhammer

Baujahr 1979
Bärgewicht 3000 kg
Gewicht der Werkzeuge ca. 1650 kg

Feuerbacher-Spannkeil 78.430 SB
Höhe 78 mm, Breite 93 mm, Länge 430 mm
Außenliegendes Tellerfedernpaket
Formschlüssige Teilung der Keilhälften
Mittragende Spannschraube
Gewinde M27
Schrägen 5º/20º


   Anwendung

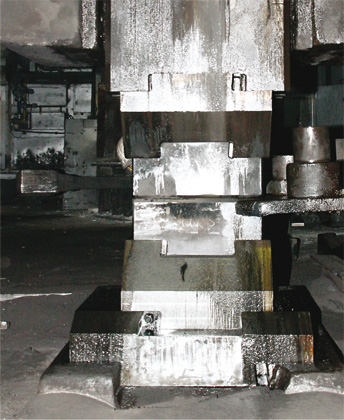

Einsatzhalter für das Schmieden unter einem
Freiformschmiedehammer.

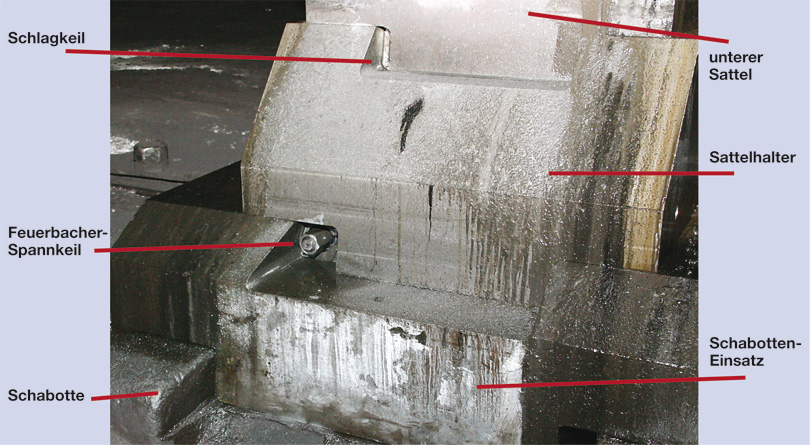

Der Halter wird mit einem Feuerbacher-Spannkeil
in der Schabotte befestigt.

Die Befestigung der Sattelbahn im Halter erfolgt
mit Hilfe von Schlagkeilen.

Beim Werkzeugwechsel kann sowohl kurzfristig die
Sattelbahn oder auch der komplette Halter gewechselt
werden.

Um ein Kippen des Halters oder der Sattelbahn beim
Ziehen der Bramme zu unterbinden, betragen die
Winkel des Spannkeils 20° an der Schabotte
und 5°am Halter.

   Allgemeines






   Einbauvariante

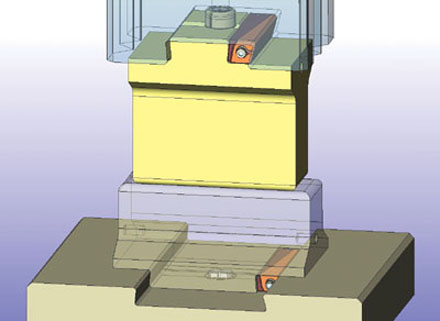

Als Alternative zur Befestigung mit einem Schlagkeil wird in
nächster Zeit auch der obere Halter mit einem Feuerbacher-
Spannkeil im Hammerbär befestigt werden.

Um eine Kollision des Spannkeils mit der Brücke des
Hammers zu verhindern, muß die Länge des Spannkeils
so gewählt werden, dass der Spannkeil komplett
vom Halter verdeckt wird.
