Freiform-Schmiedepresse

Baujahr 2007
Nennpresskraft 50MN

Feuerbacher-Spannkeil 99.550 FF
Höhe 99mm, Breite 115mm, Länge 550mm
Innenliegendes Tellerfedernpaket
Formschlüssige Teilung der Keilhälften
Gewinde W1”
Schrägen 12º/20º


   Anwendung

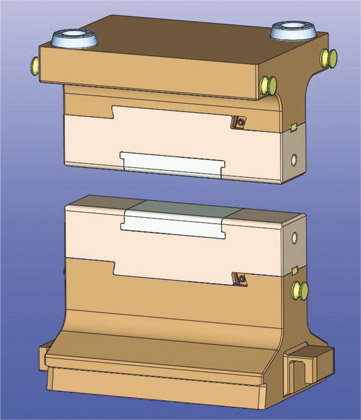

Befestigung der Sättel mit einer
unterschiedlichen Tiefe von
450mm – 800mm.

Gewichte der Sättel abhängig
von der Tiefe des Sattels
ca. 2.500kg – 4.000kg.

Die Sättel können beim einseitigen
Verschleiß der Vorderkante um 180°
gedreht werden.

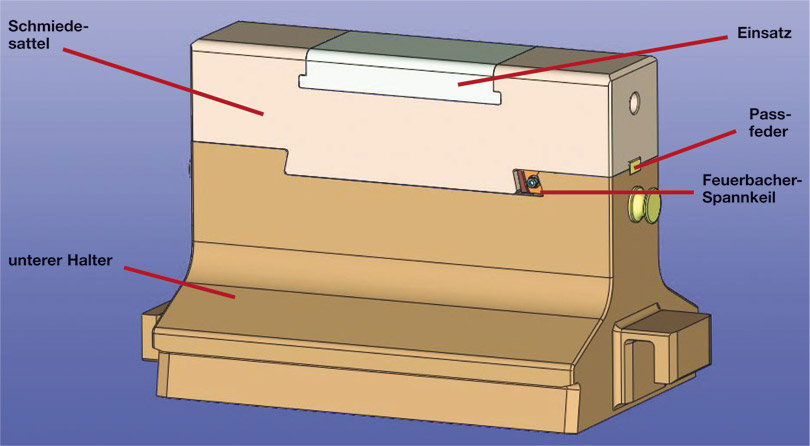

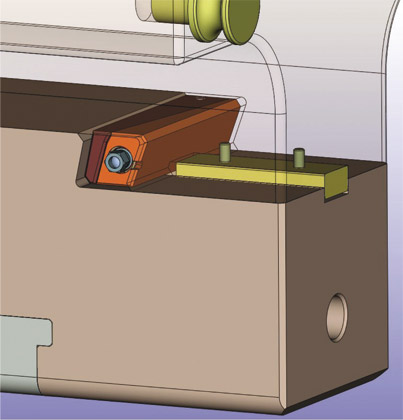

Die Spannkeile sind in der kompletten
Länge verdeckt unter der Sattelbahn
eingebaut.



   Allgemeines

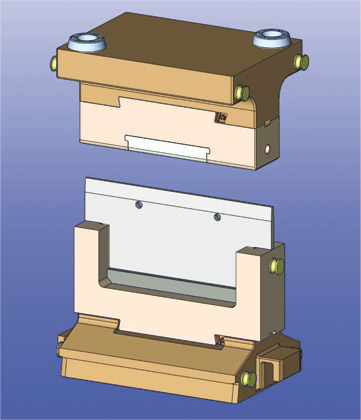

   Einbauvariante mit Messersattel





Werkzeug zum Trennen der Brammen.

Der Messersattel wird mit einem
Feuerbacher-Spannkeil auf einen
