Schmiedehammer

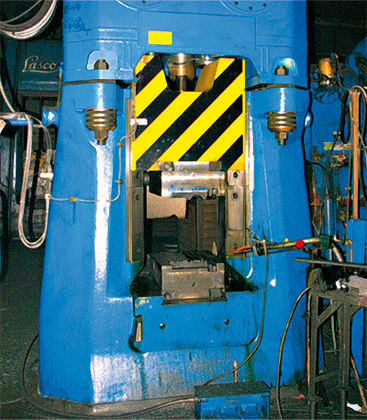

Hydraulischer Oberdruckhammer

Baujahr 2007
Schlagenergie 25kJ
Gewicht des eingebauten Obergesenkes
beträgt ca. 350 kg
max. mögliches Gewicht ca.1200 kg

Feuerbacher-Spannkeil 60.550 SB
Höhe 60 mm, Breite 94 mm, Länge 550 mm
Außenliegendes Tellerfedernpaket
Formschlüssige, vertikale Teilung
Mittragende Spannschraube
Gewinde M27
Schrägen 5º/15º


   Anwendung

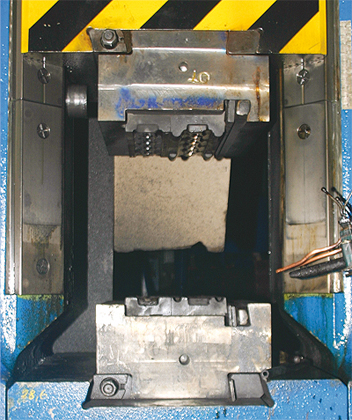

Einsatzhalter für das Schmieden mit einem einteiligen bzw.
mehrteiligen Gesenkeinsatz.

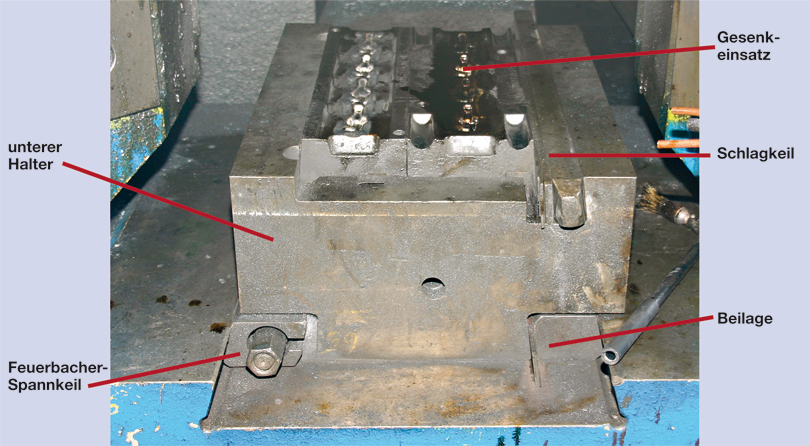

Die Teile des Halters werden mit jeweils einem Feuerbacher-Spannkeil und einer Beilage befestigt.

Beide Teile des Halters verfügen jeweils über einen
Nutenstein um Verschiebungen in Längsrichtung
zu unterbinden.

Beim Gesenkwechsel werden nur die Gesenkeinsätze gewechselt. Der Grundhalter verbleibt im Hammer.

Der Versatz im Gesenk kann über beigelegte, dünne
Blechstreifen an den Einsätzen eingestellt werden.

Die Befestigung der Einsätze in den Haltern erfolgt
mit Hilfe von Schlagkeilen.

   Allgemeines






   Einbauvariante

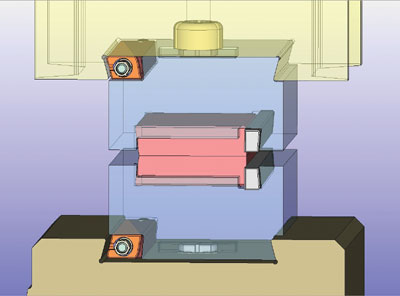

Als Alternative zur Verwendung einer Beilage kann der Halter auf der einen Seite auch an den Bär bzw. den Schabotteneinsatz direkt angelegt werden.

Diese Variante hat den Vorteil, dass sich die Aufstandsfläche des Halters vergrößert. Dadurch wird die Neigung zum seitlichen Kippen deutlich reduziert.
