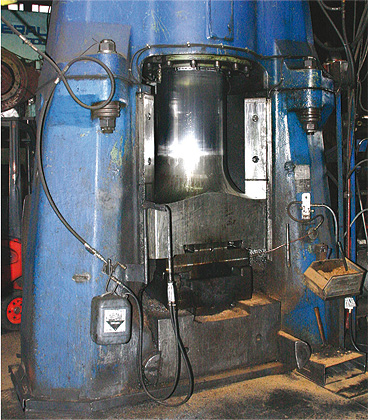

Schmiedehammer



Pneumatischer Oberdruckhammer

Baujahr 1979
Schlagenergie 63kJ
Gewicht der Werkzeuge ca.1650 kg

Halter:
Feuerbacher-Spannkeil 60.500 SB
Außenliegendes Tellerfedernpaket
Formschlüssige Teilung der Keilhälften
Mittragende Spannschraube
Gewinde M27
Schrägen 5º/15º

Einsätze:
Feuerbacher-Spannkeil 55.500 SB
Gewinde M22
Schrägen 0º/15º

   Anwendung


Einsatzhalter für das Schmieden mit einem einteiligen Gesenkeinsatz (maximale Größe 340 x 500 mm).

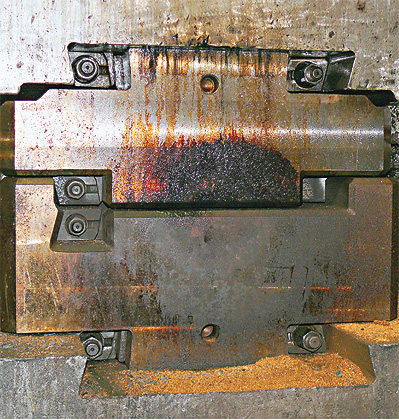

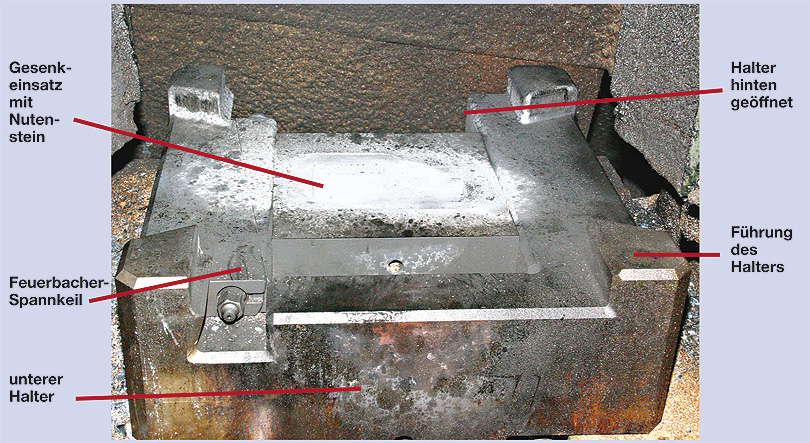

Die Teile des Halters werden mit jeweils zwei Feuerbacher-Spannkeilen befestigt. Beide Teile des Halters verfügen jeweils über einen Nutenstein um Verschiebungen in Längsrichtung zu unterbinden.

Die Befestigung der Einsätze in den Haltern erfolgt
mit Hilfe von zwei Spannkeilen.

Beim Gesenkwechsel werden nur die Gesenkeinsätze gewechselt. Der Grundhalter verbleibt im Hammer.

Der Versatz im Gesenk kann über beigelegte, dünne Blechstreifen an den Einsätzen eingestellt werden.

   Allgemeines






   Einbauvariante

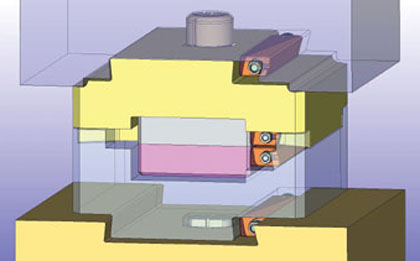

Als Alternative zum Spannen mit zwei Spannkeilen kann der Halter auf der einen Seite auch direkt an den Bär bzw. den Schabotten-Einsatz angelegt werden.

Dies hat den Vorteil, dass sich die Aufstandsfläche des
Halters vergrößert. Dadurch wird die Neigung zum seitlichen Kippen deutlich reduziert.

Wenn der Halter mit einer geschlossenen Kontur ausgelegt wird, kann beim Gesenkeinsatz auf einen Nutenstein
verzichtet werden.
