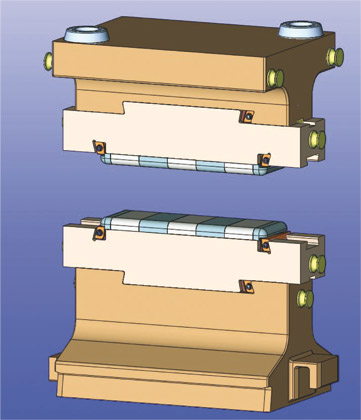

Schmiedesattel in Segmentbauweise

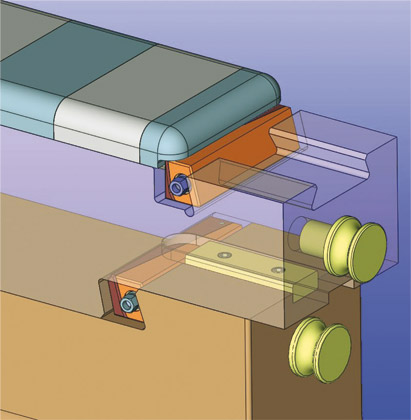

Befestigung der Segmente


Feuerbacher-Spannkeil 100.400 FF
Höhe 100mm, Breite 110mm, Länge 400mm
Innenliegendes Tellerfedernpaket
Formschlüssige Teilung der Keilhälften
Gewinde W1”
Schrägen 15º/0º


   Anwendung




Einsatzbereich ist das Schmieden von
hochfesten Werkstoffen.

Ein aufwendiges Aufpanzern der
Sattelbahn oder Einschrumpfen von
Einsätzen ist nicht notwendig.

Je nach Grad des Verschleißes können
einzelne Segmente verschoben bzw.
ausgetauscht werden.

Die Segmente werden von der Seite in
die Sattelbahn eingeschoben und mit
zwei Feuerbacher-Spannkeilen fixiert.

Die Sattelbahn für die Segmente kann
auf jeden Sattelhalter montiert werden.
